【電池?zé)峁芾怼縿恿﹄姵厣峒夹g(shù)研究進展

摘要：鋰電池技術的逐漸成熟使之應用在各個行業中，其產品廣泛應用在電網儲能、智能家電、通訊儲能、新能源汽車等領域。其中鋰電池的熱管理技術是電池組延長壽命、運行安全的重要保障。鋰電池?zé)峁芾硐到y(tǒng)對電池的安全和穩定性起著至關重要的作用，本文對現有的散熱技術進行了廣泛的介紹和闡述。首先總結了電池?zé)崃康漠a(chǎn)生、傳熱和熱量分布，其次討論了電池散熱系統中風冷、液冷、熱管和相變材料等四種方式的工作原理和特點，最后結合電池散熱系統的發展需求，提出未來的散熱系統發展方向和可實行的技術。

關鍵詞：鋰離子電池；熱管理；傳熱系數；相變材料

1 引言

NDUSTRIAL INTERNET

隨著經濟的快速發展，新能源技術的不斷開 發，電動汽車逐漸成為交通工具的主流趨勢之一。鋰離子電池作為電動汽車的主要動力源，對電動汽車的安全性、行駛里程、使用性能和壽命起著至關重要的作用。鋰離子電池具有工作電壓高、體積小、能量高、無記憶效應、循環壽命長等優點，已經成為了目前電動汽車中使用最廣泛的電池之一。公眾號-新能源電池包技術

為滿足電動汽車高電壓和大容量的需求，電池單體采用最常見的串并聯相結合的方式進行使用。在電動汽車運行過程或充電過程中，電池處于充放電的環境，此時的電池溫度會發生很大的變化。若不及時散熱，熱量在電池模塊內持續積累， 會導致電池模塊熱量不斷上升和不均勻擴散。鋰電池內部化學成分耐熱性較差，因此在高溫下會加速反應，導致鋰離子電池內部結構產生質變，最終造成嚴重的安全后果。同時，鋰電池也不適合在低溫環境下工作，低溫下的鋰電池活性會下降。因此， 需要一個高效的電池?zé)峁芾硐到y(tǒng)(Battery thermal management system，BTMS)來保持適當?shù)碾姵毓ぷ鳒囟确秶?，以防止溫度過高或過低所帶來的不利影響。一般來說，電池溫度每升高 10℃，內部化學反應速率增大一倍，其壽命減少一半。通過對容量為 1.8 A·h 的索尼 18650 鋰電池的循環性能進行研究，結果表明，在 25 ℃和 45 ℃工作溫度下鋰電池進行 800 次充放電循環后，電池容量分別下降 31% 和 36%；當工作溫度為 50 ℃時，500 次充放電循環后電池容量下降 60%。對于鋰電池，工作溫度超過 50 ℃，電池的使用壽命就會隨之下降。電池的容量和功率可以用來表征電池性能的優劣，高溫下由于鋰電池內部的活性物質發生死區和析鋰現象，導致電池的容量減少，而電池功率也因阻抗增加而降低。表 1 總結了鋰離子電池容量的衰減和溫度的關系，鋰電池最佳工作溫度范圍是 25 ℃～40 ℃。

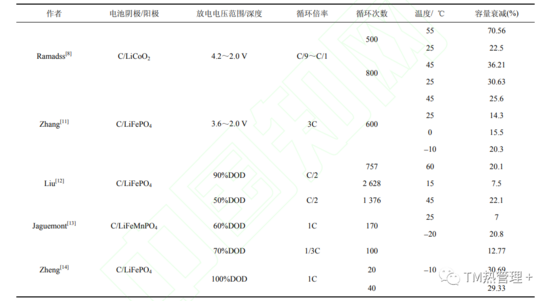

表 1 鋰離子電池容量在不同溫度條件下的衰減總結

隨著電動汽車的發展和動力系統功率的不斷提升，電池組的密度也比以往增加更多，快速充電的需求導致電池在大電流充放電時產生更多的熱量。在這種趨勢下設計出合理的電池?zé)峁芾硐到y(tǒng)成為焦點，需要在高溫下進行快速散熱、低溫條件下能夠進行加熱或保溫，以提升電動汽車的整體性能。公眾號-新能源電池包技術

電池?zé)峁芾硐到y(tǒng)可分為電池散熱系統和電池加熱系統，本文重點講述電動汽車鋰電池的散熱系統。

目前較成熟的散熱系統根據傳熱介質可分為四部分，分別為風冷、液冷、相變材料冷卻 (Phase-change material，PCM)和熱管冷卻。電池散熱系統分類如圖 1 所示。

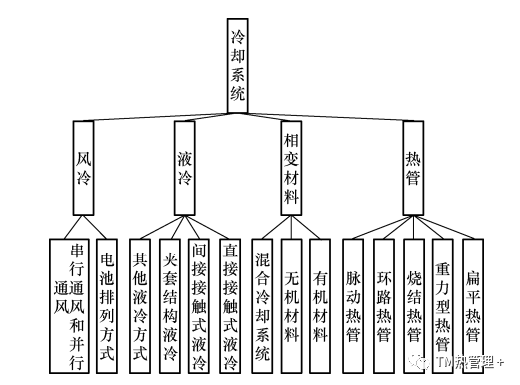

圖 1 電池冷卻系統分類

在電池散熱系統方面，國內外學者已經進行了 相關整理和綜述，主要側重點為橫向?qū)Ρ龋?縱向?qū)Ρ壬婕暗妮^少。本文對電動汽車鋰離子電池散熱管理的研究進展進行了分析及梳理，總結了各研究學者在鋰電池散熱管理中所做出的努力以及優勢，旨在未來進一步優化 BTMS，并提出前沿的技術進行指導。公眾號-新能源電池包技術

本文第 2 節論述了鋰電池的產熱原理及模型， 第 3 節詳細介紹鋰電池不同散熱系統的性能和優缺點。最后在第 4 節進行總結并對未來的散熱技術發展方向做出了展望。

2 鋰電池產熱原理及模型

INDUSTRIAL INTERNET

2.1 電池產熱原理分析

以鋰離子電池為例，其產熱來源主要有三種形式，分別為極化熱( ) Q、內阻焦耳熱（Q )和化學 反應熱( Q )。

(1) 極化熱

電池極化主要包括活性極化和濃差極化，在充放電過程中取正值。極化熱公式為

式中， J ^Li 為鋰離子交換的電流密度，η為過電勢, I 為電池充放電電流大小， R 為電池極化內阻。

(2) 內阻焦耳熱

內阻焦耳熱是電池充放電過程中最主要的熱量來源。該值始終為正值，充放電過程中都產生熱量， 公式如下所示

式中， R 為電池內阻之和。

(3) 化學反應熱

化學反應熱為鋰電池內部因鋰離子的活動而產 生的熱量，在放電時熱量取正值，充電時取負值。 反應熱公式為

式中，H 為焓(J)，S 為熵(J/K)，G 為吉布斯自由能 (J)，ΔΔ Δ G H TS = ? ，T 為熱力學溫度(K)，n為電子數， F 為法拉第常數。

因此鋰電池總產熱量可以表示為

則電池平均產熱速率可用V 來代替

式中，Q 為電池工作時間總的產熱量(J)，t 為電池工作時間。

2.2 電池?zé)釘?shù)學模型

分析電池?zé)崮Ｐ头椒ㄓ泻芏?，可通過物理機制 建立電熱模型、電化學模型和熱失控模型，也可通過不同維度建立電池一維對稱、二維或三維模型。

電熱模型最初是由美國國家可再生能源實驗室 的 Steve Burch 提出，后由 Johnson改進，模型的散熱量計算為

式中， R_eff 為有效熱阻，即

式中，h為表面換熱系數，由電池的溫度決定，即

式(6)中電池周圍的溫度T_air

利用 Li-ion 電池的熱濫用三維模型來模擬電池 熱模型，模型的熱源為

式中，q _joul和q _combustion 分別表示焦耳熱與反應熱， abuse q 為熱濫用發生后額外的產熱量，q _sei為 SEI 分解反應產熱，q _ne為負極活性材料反應熱，q _pe 為 正極活性材料反應熱，q _ele 為電解液分解反應熱，q _nb為正負極之間的反應熱。均由以下公式計算可得

式中，i = sei ne , 時， x = c ，W為特定體積的比碳 含量；i = pe 時， x = p ，W 為特定體積的正活性 成分；i = ele ， x = e ，W 為特定體積的電解質含 量；RiAi，E_{a，sei，a，pe}，E_a，ete為反應參數，H 為比熱釋放量， c_sei為 SEI 中穩定的鋰離子無量綱數量， c_neg為碳中鋰離子無量綱數量， t_sei為 SEI 中鋰離子的數量，α 為轉換度， ele c 為電解質的無量綱濃度。

3 鋰電池散熱系統

INDUSTRIAL INTERNET

散熱系統能夠使電動汽車以最佳狀態運行，為 確保鋰電池的安全性、使用壽命和性能，需要對電池的溫度進行實時監測和及時降溫以避免動力電池的熱失控。以下將對電池散熱的幾種不同方式進行詳細介紹。

3.1 空氣冷卻系統

空氣冷卻又叫風冷，是目前使用最廣泛的電池 散熱方式，可與整車的行駛特性設計相結合。公眾號-新能源電池包技術可通過車速形成的自然風將熱量帶走，也可通過風扇運轉產生強制氣流。自然對流具有簡單易行，低成本， 散熱過程多以自然對流為主等優點，缺點為風力不可控。強制對流相比自然對流更可靠，更易于維護， 因此成為常見的電池冷卻方式。強制對流的缺點是電池內的溫度分布不均勻，由于空氣本身的特性， 冷卻效果有一定的局限性。

3.1.1 電池排列方式

為提高電池溫度分布的均勻性與冷卻效率，電 池組內單體電池排列方式的研究是必不可少的。常見的電池排列方式有順排、叉排和梯形排列三種，如圖 2 所示。

順排方式為單體電池在電池箱內呈整齊有序的 排放，如圖 2a 所示。外部冷空氣從電池縫隙穿過，優點為氣流阻力較小，缺點為不易受到擾動而產生湍流漩渦，與電池接觸面較小，對流換熱較小，因此散熱效率不高，一般不采用。

圖 2 常見的電池排列方式

叉排方式是將相鄰的兩個電池彼此錯開排列， 如圖 2b 所示。外部冷空氣通過上一層電池后直接穿過下一層電池的表面，然后繞過該電池表面流向電池兩側的間隙。增加了冷空氣與電池接觸的面積， 提了電池表面的對流換熱系數，進而提高了散熱效率，缺點為流動阻力損失較大。公眾號-新能源電池包技術

梯形排列方式在氣流尾部減少電池的個數，縮小冷空氣流通方向的截面積，從而增加換熱系數， 如圖 2c 所示。采用梯形排列方式能夠平衡上下游電池的散熱效果，可使電池組中的單體電池溫度分布呈現出較好的一致性。

但是在使用 32(4×8)個鋰電池進行強制風冷試驗研究中，將電池組分別采用順排、交錯和交叉三種方式進行排列，交錯和交叉方式如圖 3 所示。采用三種典型排列方式的鋰電池組在 20 ℃工作環境下進行試驗，放電速率為 2C。風洞設置在 4 列電池側，當進氣速度從 0.6 m·s ^?1 增加到 1 m·s ^?1 時， 順排、交錯和交叉排列的電池組最大溫升分別降低了 10 ℃、7 ℃和 7 ℃。隨著進氣速度的增加，三種排列方式的電池組溫度呈負指數形式減少。

該結果與文獻截然不同，在電池組中順排方式表現出更好的冷卻性能，其次是交錯排列，最后是交叉排列。

通過上述兩個風冷熱管理散熱性能的試驗結果 對比可知，電池組的排列順序、進出風口的位置以及風速的大小等因素都會影響電池的散熱效果。電池組個數較少時，風速的提高和電池組的排列順序?qū)ι岬男阅芎蜏囟确植嫉木鶆蛐杂绊懽兓淮?。?dāng)電池組個數較多、電池包密度較大時，三種排列方式的上下游風壓的不同會導致每種方式的散熱效果呈現出不一致性，甚至?xí)蝻L(fēng)速的增加加劇風冷系統能量的二次消耗，與提高電池組效率和散熱性能相矛盾。

電動汽車中電池個數往往成千上萬，數量遠遠比試驗的多。因此當儲能系統中電池個數較少時， 可采用圖 2 中梯形排列方式；當儲能系統電池個數較多時，可采用圖 3 中的順排方式。

圖 3 交錯、交叉陣列的電池組

3.1.2 串行通風與并行通風

單體電池間的溫度差異與其在電池組內的位置有很大關系，一般情況下，下邊緣位置相對于 中心位置散熱較好，溫度較低。因此在布置散熱設計時，應盡量保證單體電池的溫度均勻性。根據通風方式，可分為串行通風和并行通風，如圖 4 所示。

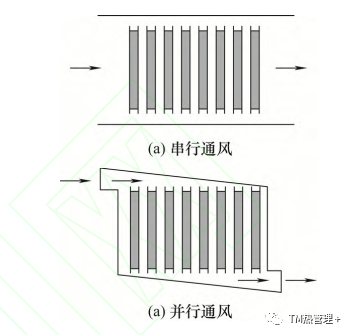

圖 4 串行通風和并行通風方式

在串行通風的電池模塊中，使用由 8 塊 26650 動力電池(2.3 A·h，3.3 V)進行 4 個串聯和 2 排并聯組成的電池組模型，電池模塊的電壓為 14.8 V，容量為 4.6 A·h。該試驗平臺包含充放電裝置，溫度、風速、壓力檢測器，風洞裝置等，風洞裝置能 夠有效控制風速大小，風速的大小范圍為 0.5 m·s ^?1 ～30 m·s ^?1 。試驗借助 ANSYS/FLUENT 軟件對該模塊進行二維數值模擬研究，CFD 模型示意圖和網格劃分結果如圖 5 所示，網格采用四邊形非結構網格，但該數值模型未考慮到流體參數和流場在 z 軸的變化。

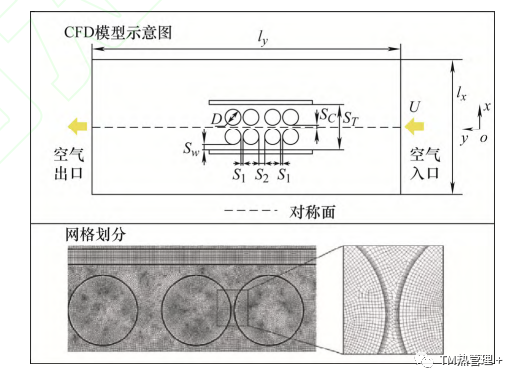

圖 5 CFD 模型示意圖和網格劃分

CHEN 等進行了各種關于提高空氣模塊冷卻效率的研究。使用計算流體動力學方法的數值解決方案以及優化算法來改進由棱柱形電池組成的風冷電池組，如圖 6 所示。電池間距分布、氣流速率、入口和出口的寬度、增壓室長度和位置是數值函數中要優化的目標。電池系統由 8 個方形電池組成， 在 5C 放電倍率下進行測試。試驗結果表明，當入口和出口位于增壓室的中間時可以實現電池的高效冷卻。與 Z 型熱管理模型相比，電池間的最高溫度和最大溫差分別降低了 4.3 ℃和 6.0 ℃。

圖 6 風冷電池組模塊

基于風冷熱管理的優點包括：運行過程中的安 全性與可靠性、所需材料簡單且易于實現、產生有害氣體時能夠及時有效通風；與液體和相變材料相比，空氣作為冷卻介質的降溫能力明顯不足，且僅適用于低密度電池。表 2 對風冷系統中的一些重要參數進行了總結。

表 2 風冷系統的進展總結

龐大的電池組產生的熱量使得主動式風冷系統 隨之增加體積，從而影響電動汽車的性能和乘客的舒適度。為解決風冷系統面臨的問題并提高其性能， 眾多學者開始研究將其他冷卻介質加入到風冷系統中。

3.2 液體冷卻系統

與基于風冷的電池?zé)峁芾硐到y(tǒng)相比，基于液 體的熱管理具有更高的傳熱系數和比熱容，對提高電池組能量密度和熱管理能力有著更顯著的效果。表 3 為水在不同溫度下的導熱系數。根據電池與冷卻液接觸的方式，液冷系統可分為直接接觸式和間接接觸式兩種。公眾號-新能源電池包技術根據電池液冷散熱的結構又可分為主、被動兩種方式，被動式系統中， 冷卻液與外界空氣進行熱量交換，將電池?zé)崃克统?；主動式系統中，電池?zé)崃客ㄟ^液-液交換的方式送出。

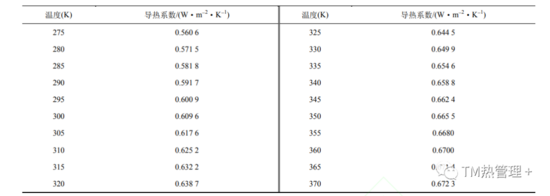

表 3 不同溫度下水的導熱系數

3.2.1 直接接觸式冷卻

冷卻液直接與電池或電池模塊表面接觸為直接 接觸式液冷，相較于風冷能夠更好地進行電池散熱。冷卻液的特點為導熱率高且絕緣，但由于使用的冷卻液體流動性不強，因此散熱效果也會受到一定的影響。

兩相冷卻技術在直接接觸式液冷系統中是一種 較前沿的冷卻技術。選擇 3M 公司濃度為 99.5% 的 Novec7000 電子氟化液作為冷卻劑，冷卻劑液體在常壓下沸點為 34 ℃。通過試驗發現，即使在放電倍率為 5C 的條件下，冷卻劑也可將電池組的溫度保持在 35 ℃左右。同時試驗結果還證明了，在沸點以下的冷卻液的冷卻效果超過了基于空氣的熱管理系統，當冷卻液的溫度達到沸點時，沸騰過程可進一步將電池的溫度趨于一致。在冷卻液沸騰過程中會受到大氣壓的影響，因此有必要研究如何通過控制冷卻液周圍的壓力來主動控制沸騰強度。

3.2.2 間接接觸式冷卻

間接接觸式冷卻系統是通過裝有冷卻液的翅片 或熱沉等物質與電池接觸帶走熱量，從而達到使電池降溫的目的。對于圓柱形電池，可設置成環形夾套式結構，其液體的流速不受限制，因此可使用導熱率高的液體材料。間接接觸式冷卻系統總體結構如圖 7 所示，液管設置在電池周圍通過液體流動進 行熱量傳遞。

圖 7 間接接觸式冷卻系統原理圖

(1) 單進式冷板

與圓柱形電池相比，方形電池形狀整齊，表面平整，在相鄰電池單體之間可以通過插入板式散熱組件，在冷板上焊接各種形狀的管道，使液體從管道內流過，對電池進行冷卻。也可采用扁平管式結構，將壓平的管道置于相鄰電池之間。冷板式液冷系統中，冷卻液與電池間接接觸， 能夠有效避免短路風險，提高電池組運行的安全性。冷板中的流道根據進出口形式可分為單進單出、單進多出、多進單出和多進多出式流道，冷卻液為水或其他冷卻液與水的混合物。如圖 8 所示，為單進單出式流道示意圖，其中冷卻液進出口可同側進出，也可異側進出。單進單出式流道結構冷板的主要優點為安裝方便，結構簡單，缺點為因電池尺寸的限制而導致管內冷卻液流動阻力較大，增加了電池消耗，且當流速較低時，進出口的溫差較大，增 加了電池溫度的不一致性。

圖 8 單進單出式通道冷板

(2) 多進式冷板

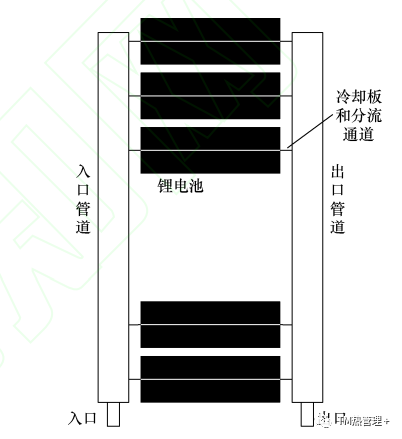

多進式通道冷板液冷系統中，冷卻液進出口均 為兩個及以上，如圖 9 所示。當電池尺寸較大或者電池密度較高時，采用單進式通道，冷卻液流速越大，電池溫差越小，但同時壓力耗能也就越大。為減小液體流動時的阻力，研究者們采用了多進多出式通道冷板。多進多出式冷板的優點為冷卻速度快， 效率高，缺點為進出口的設置越多，復雜程度就越 大，同時漏液的可能性就越大。

圖 9 雙進雙出式通道示意圖

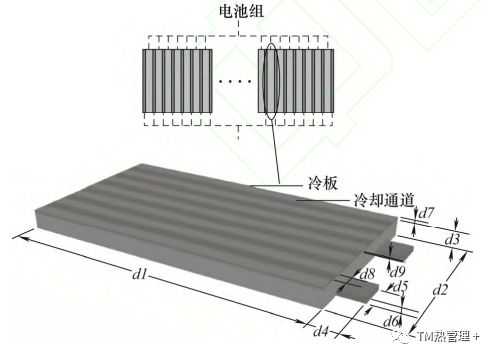

在方形鋰離子電池冷卻系統中添加冷板式微型 通道，如圖 10 所示。冷板為鋁制材料，具有高 導熱系數等優點，冷卻液采用液態水，電池使用 5C 倍率恒流放電進行模擬試驗。模擬結果表明，在冷卻板上增加的冷卻通道越多，放電結束后的電池最高溫度越低；同時在進口流量為 5×10^?6 kg·s ^?1 時， 電池最高溫度下降至 58.40 ℃，局部減小為 9.02 ℃，當流量增加到 5×10^?4 kg·s ^?1 時，鋰離子 電池內部的溫差逐漸減小。

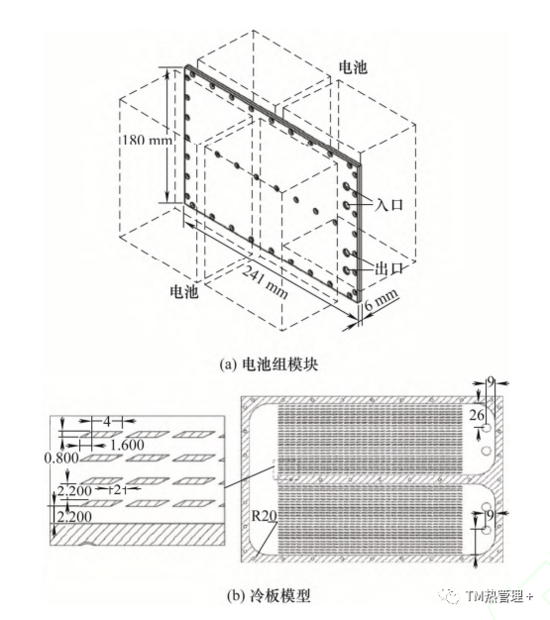

圖 10 冷板系統模型示意圖

由于僅采用液態水來作為冷卻液材料，當環境溫度極其惡劣時難以保證電池的正常使用，需要考慮其他的替代方法或者結合主動制冷以降低通道口的進液溫度。

(3) 蛇形通道冷板

在單進單出流道的冷板結構簡單的基礎上，眾多學者研究出了單進單出式的蛇形流道冷板，如圖 11 所示。流道在冷板上呈現出蛇形曲折回旋，能夠避免冷卻液在進口端溫度低，出口端溫度高而導致電池組溫度不一致的問題。

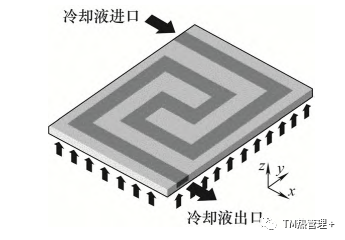

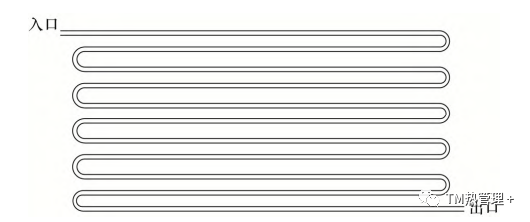

圖 11 蛇形流道分布示意圖

對于蛇形通道結構，可以根據產熱特性、熱量 傳遞和熱量分布的實際情況來進行合理的設計。同時 JARRETT還對圖 12 的八種不同通道形狀進行了數值分析，發現冷卻液進出口的寬度、流道的形狀和分布等都會對電池的溫度造成很大的影響。即使在電池溫差較小時，電池不同部位的溫度分布也可能因為不同的通道結構而呈現差異。所以在不同的蛇形流道結構設計上，同樣要考慮電池的降溫以及其溫度分布的均勻性。

圖 12 不同結構的蛇形冷板

(4) 超薄翅片微型通道冷板

在傳統的直通冷板中，冷卻液沿著入口端流動 到出口端，對流傳熱系數逐漸降低，導致最高溫度持續升高，溫度梯度變大。針對此問題，JIN 等設計了一種超薄內斜翅片微型通道冷板，當流量和負載分別為 0.1 L·min^?1 、220 W 和 0.9 L·min^?1 、1240 W 時，該系統能夠使電池兩邊冷板的溫度降低到 50 ℃以下。

斜翅片冷板模型如圖 13 所示。該模型由兩塊板組成，每塊板包含相同數量的斜翅片，如圖 13a所示，冷板中的流道呈 U 形結構，如圖 13b 所示。

圖 13 斜翅片冷板結構

冷板中的斜翅片可使電池內部的熱量加速擴散 到流動中心，使兩端的對流換熱系數高于中心的對流換熱系數，從而使斜翅片微型通道冷板具有更好的對流傳熱系數，且冷卻液的流動比直通道下的更加均勻。

3.2.3 夾套結構液冷

在電池外套上一層環形腔體，使電池與外殼間構成流體通道，稱為夾套式液冷系統。夾套式 液冷系統能夠滿足多種情況下的電池散熱情況， 甚至可在低溫環境下對電池組進行加熱。電池組 夾套式液冷系統結構由電池組、套管式換熱器和管道等組成。

利用夾套式液冷系統通過有限體積法對電池進 行數值分析，使用的電池組模塊為 5×5 的圓柱 形鋰離子電池。分析對比電池組在 0.5C、1C、2C、 3C、4C 和 5C 不同放電倍率下的熱分布。在未添加 冷卻系統時，在 5C 放電倍率下仿真時間進行到 720 s 內電池組達到的最高溫度為 61.449 ℃，電池組內的最大溫差為 37.626 ℃，如圖 14 所示。加入夾套式冷卻系統后，5C 放電倍率下的最高平均溫度 為 27.862 ℃，電池組內的最大溫差為 2.894 ℃。

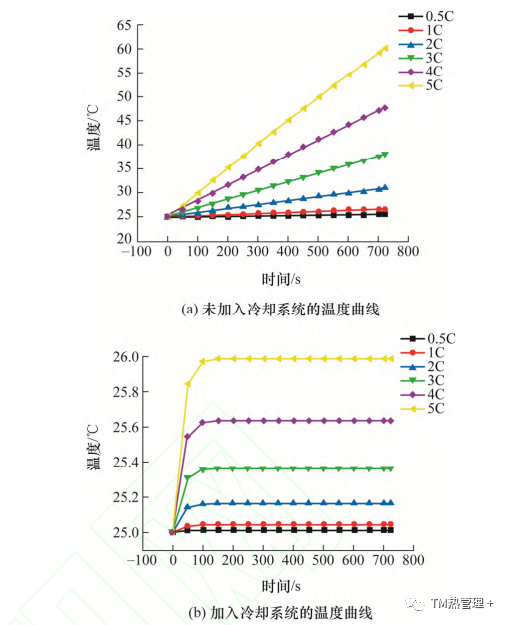

圖 14 不同放電倍率下夾套式冷卻系統電池溫度曲線

3.2.4 其他液冷系統

液冷散熱系統能夠有效降低電池的工作溫度和 局部溫差，但同時也存在系統結構復雜，或發生漏液等不良情況。為此 TANG 等對液冷系統和熱泵空調系統(Heat pump air conditioning system，HPACS) 進行了耦合設計，建立了基于液冷與熱泵空調系統 的自動校準模型。通過模型試驗表明，設計的液冷 系統在環境溫度為 42 ℃時，入口處的溫度可降低 至 19.8 ℃，此時系統性能參數為 2.36。

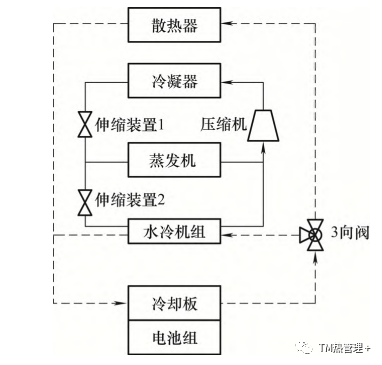

由于空氣的傳熱系數相對較低使得風冷系統不 適用于大部分的高性能電動汽車，為克服空氣冷卻的缺點，可應用二次回路液冷系統。二次回路液冷系統示意圖如圖 15 所示。該系統由兩個循環組成，虛線標示的制冷劑回路與實線標示的液體冷卻劑回路由冷水機連接，液體冷卻劑的流量和流速由冷負荷和周圍環境來決定并通過三通膨脹閥控制。當電池需要低冷卻性能或環境溫度低于液體冷卻劑溫度時，液體冷卻劑就會流向外部的散熱器；當電池需要高冷卻性能或環境溫度高于冷卻劑溫度時，冷卻劑就會流向冷凝器與制冷劑進行熱交換。優點為在極端氣候條件下還可保持電池適當?shù)臏囟炔M足充放電要求，缺點為該系統結構復雜，隨之產生更多重量、增加維護工作量和液體泄漏等風險。

圖 15 二次回路液冷系統

液冷散熱系統效果良好，能夠有效降低電池的 工作溫度和局部溫差，同時也存在系統結構復雜，質量相對大，存在漏液以及常常需要維護等不利影響。但在對電池工作條件要求相對嚴格、熱管理優 先的電動汽車熱管理系統中，液冷系統電池散熱方式具有比風冷更明顯的優勢，表 4 在上述文獻和調 研的基礎上對散熱性能進行了總結。

表 4 液體冷卻系統總結

3.3 熱管冷卻系統

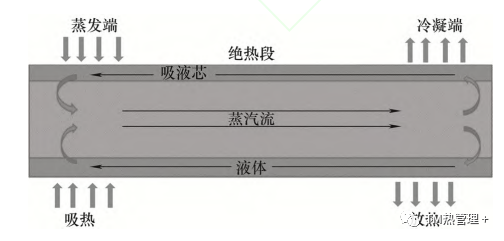

熱管(Heating pipe，HP)是利用管內介質相變進 行吸熱和放熱的高效換熱元件，廣泛應用于工業等眾多領域。常用的熱管有三部分組成：封閉式金屬管、吸液芯和端蓋，將熱管內抽成真空，充入適當?shù)睦鋮s液體，使管內壁的吸液芯毛細多孔材料內充滿冷卻液后加以密封。工作原理圖如圖 16 所示，熱管的吸熱端為蒸發端，散熱端為冷凝端。當熱管的加熱端受熱時，工作介質受熱蒸發并在管內流體的受力下流向冷凝端，然后蒸汽在冷凝端散熱重新變?yōu)橐后w，冷凝端的液體受重力或多孔材料的毛細力作用下流回蒸發端，以達到散熱的目的。如此循環，將電池產生的熱量傳遞到外界空氣，從而實現小溫差大熱流的傳輸，使電池溫度降低。

圖 16 熱管工作原理

熱管由于具有良好的熱流密度可變性、導熱性、 密度可變性、熱流方向可逆性、優良的恒溫?zé)嵝院铜h(huán)境適應性等特點，已成為電子設備重要的散熱技術之一。此外，熱管需要在一定的條件下才能正常工作，從熱管的蒸發端到冷凝端的汽相與液相之間的靜壓差都應與該處的毛細壓差保持線性關系。

式中，ΔP 為熱管內部液體流動時的推動力；ΔP 為熱管內蒸發端到冷凝端的蒸汽壓降； ΔP為冷凝端回到蒸發端的壓降； ΔP 為由重力勢能引起的流體壓降，由熱管環境所決定，數值可正可負。

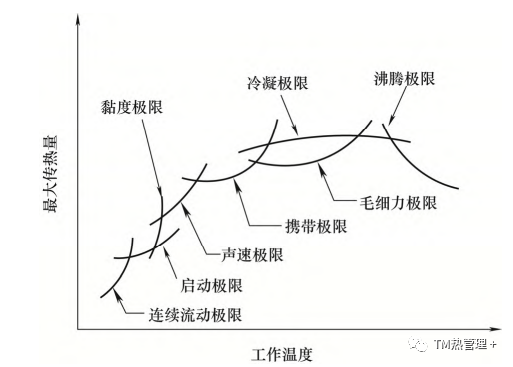

熱管相比于其他冷卻系統具有更強的傳熱能 力，但并不意味著可以無限增大其熱負荷，熱管的 熱效率受眾多因素制約。影響熱管的傳熱的極限如 圖 17 所示，當熱管達到極限時，傳熱量將不再 繼續增加，傳熱極限取決于熱管的形狀、內部吸芯液的結構、工作介質和周圍環境。

圖 17 影響熱管傳熱的各種極限

3.3.1 扁平熱管

扁平熱管(Flat heat pipe，F(xiàn)HP)與普通熱管相比，可以更充分的接觸電池表面，能夠更快速、均勻的傳遞熱量。

扁平熱管系統如圖 18 所示，使用可再現電池模塊產生的熱量進行 FHP 的冷卻系統的試驗，研究了 FHP 冷卻系統的熱性能，并與各種傾斜位置和多種冷卻條件下的傳統散熱器進行了比較。試驗結果表明，帶有熱管的普通散熱器通過自然對流熱阻降低了 30%，在風速較小的情況下，熱阻降低了 20%，從而使電池溫度保持在 50 ℃以下。根據電動汽車中為電池組分配的空間，可將扁平熱管進行垂直或水平放置。

圖 18 扁平熱管散熱系統

3.3.2 重力型熱管

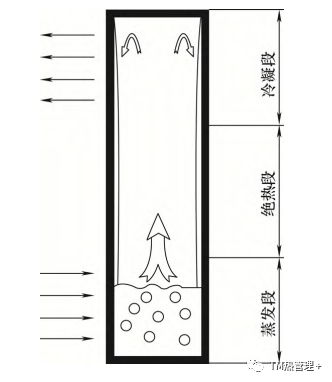

重力型熱管又稱為熱虹吸管，結構如圖 19 所示，從傳熱角度可由冷凝端、絕熱端和蒸發端三部 分組成。液體工質在蒸發端受熱后汽化進入冷凝端， 在冷凝端釋放潛熱并在管壁上形成液膜，液態工質在重力的作用下沿管壁回到蒸發端，如此循環。由于重力熱管具有方向性，蒸發端需設置在冷凝端的下方， 利用液體工質自身重力回到蒸發端，因此重力型熱感結構簡單、制造方便、成本便宜且穩定性較好。

圖 19 重力型熱管

3.3.3 燒結熱管

針對在微重力下熱管內冷卻液難回到蒸發端的 問題，學者們采用了具有吸液芯結構的燒結熱管。 燒結熱管能夠在毛細力的作用下將冷卻液從冷凝端送到蒸發端，同時吸液芯結構在循環中的速度更快， 有利于熱量的傳遞和擴散，提高了熱管的傳熱效率。

近年來，燒結熱管所遇到的問題為其結構和材料難以滿足高熱流密度環境下的散熱，尤其在傳熱過程中由于真空腔厚度的增加導致局部燒干的情況。因此合理的布置熱管結構，選取適當?shù)墓べ|(zhì)提高熱管的傳熱率是今后的研究熱點。

在進行基于扁平式燒結熱管的方形電池散熱試驗，研究了燒結熱管對電池的散熱特性和電池組的溫度分布一致性。通過研究發現，在電池溫升和局部溫差的控制中，必須同時考慮熱管的有效散熱能力和均熱能力；電池局部溫差隨熱管傾斜角的減小而增大，當熱管垂直安裝時，電池局部溫差受 路面坡度影響較小，傳熱熱阻可忽略不計；在周期性散熱的工況下，扁平式燒結熱管仍能保持良好的散熱能力和熱量均勻性。

3.3.4 環路熱管

環路熱管由20 世紀蘇聯科學家MAYDANIK 首次提出，結構如圖 20 所示。回路系統通常由蒸發器、冷凝器和補償室組成。環路熱管具有反重力性能好、傳熱能力強和布置方便等特點。

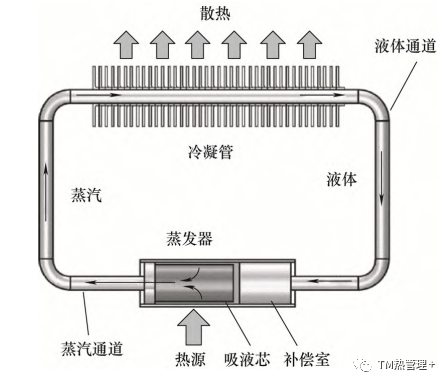

圖 20 環路熱管結構圖

常見的環路熱管有兩種結構形式，分別為圓柱 型和平板型。圓柱型的特點為蒸發受熱均勻，且毛細芯能夠得到充分的濕潤。與圓柱型熱管相比，平板型接觸的電池面積更大，散熱更加均勻，傳熱能力更為優秀。

3.3.5 脈動熱管

脈動熱管又稱振蕩熱管，結構如圖 21 所示。 脈動熱管可分為閉合型和開放型，開放型為單向流動，閉合型則兩端形成回路，且中間可加一個或多個單向閥進行衍生。

圖 21 脈動熱管基本結構

與傳統的熱管相比，脈動熱管具有體積小、結構簡單、傳熱性能良好、適應性強、可對形狀進行任意彎曲等優點。

綜上文獻分析，總結基于熱管的電池?zé)峁芾硐到y(tǒng)的顯著優點為在不消耗任何功率的情況下降低最大溫升，同時具有更高的導熱性、安靜無噪音、重量輕、 結構靈活、輕維護和循環使用壽命長等優點。缺點為熱管的容量小、接觸面積小，對大型電池組需要使用更多的熱管進行散熱，以及無法對電池組進行加熱。

3.4 相變材料冷卻系統

相變材料(Phase change materials，PCM)的物理 狀態隨溫度而變化，相變過程中溫度變化范圍小， 但吸收或釋放的潛熱大。相變材料具有體積變化小、潛熱大、穩定性好等優點。

常見的 PCM 材料可分為有機材料、無機材料 和共晶材料，有機材料包括石蠟(PA)和石蠟化合物，如硬脂酸和長鏈烷烴等；無機材料包括水合鹽和金屬等材料；共晶材料是兩種或多種具有特定原子比的有機和無機化合物的混合，具有較高的潛熱和較高的熔點。

3.4.1 有機相變材料

常見的有機相變材料包括石蠟、脂肪酸、醇、 酯、二酯和其他有機化合物。

有機材料中由于石蠟具有高潛熱、穩定性好、 耐腐蝕和低成本的優點，被廣泛應用與電池?zé)峁芾硐到y(tǒng)中。由于易燃性和泄露風險使得熱管理系統中不會使用純石蠟作為相變材料。針對這一問題，學者們提出一種有效方法，就是將膨脹石墨(EG)、金屬泡沫銅、納米流體和石墨氈等導熱材料引入到純有機相變材料中。

將有機材料正二十烷 PCM 與銅納米顆粒、翅片和泡沫金屬混合，形成具有更高熱導性的復合 PCM，結構如圖 22 所示。

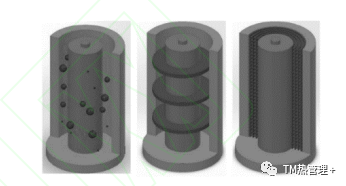

圖 22 納米顆粒、翅片與金屬泡沫的電池?zé)峁芾砟Ｐ?/span>

試驗結構表明，納米顆粒的加入對電池散熱特 性影響很小，而翅片的添加使得電池溫度顯著下降， 高導熱性和三維結構的金屬泡沫在降低電池溫度方面相對最有效。

利用 PA、EG、聚磷酸銨(APP)、紅磷(RP)和環 氧樹脂(ER)組成的新型復合 PCM，可增強熱物理和阻燃性能。PCM 電池?zé)峁芾砟Ｐ腿鐖D 23 所示， 其中圓柱形電池放置在孔中且被 PCM 材料包裹。 試驗結果表明，當 PCM 材料中 APP 和 RP 比例為 2.3:1 時，電池模塊能表現出更優良的阻燃性。

圖 23 具有阻燃復合 PCM 材料的鋰電池模塊

3.4.2 無機相變材料

與有機材料相比，無機材料因其易腐蝕、易脫 水和過冷特性導致在電池?zé)峁芾碇惺褂煤苌佟＝陙?，也有不少學者開始對其進行研究。典型的無機材料有水合鹽和金屬相變材料。為解決無機材料易脫水問題，LING 等設計出一種新型多尺度封裝 的無機 PCM，優點為具有高穩定性，結構如圖 24 所示?？紤]到安全性和低成本，使用了一種不易燃的三水乙酸鈉-尿素?zé)o機相變材料。EG 的添加能提高 PCM 的導熱性，有機硅膠的封裝可提高復合 PCM 的長期穩定性。

圖 24 多尺度封裝的無機 PCM

3.4.3 共晶材料

共晶材料是有機和無機的混合物，因此具有更高的潛熱和尖銳的熔點等特性。共晶材料的特點為不同化合物的層狀結構，在熔化和凝固過程中不會出現偏析現象，可阻止成分發生變化。通過物理結合六水硝酸鎂和硝酸鋰制備的共晶混合物中添加膨脹石墨，制備一種復合共晶材料。通過試驗測得共晶混合物的相變溫度為 72.46 ℃，潛熱為 170.32 kJ/kg，在容器選擇上使用鋁制或不銹鋼為最佳材料。所制備的共晶相變材料具有良好的吸熱能力，可為電池儲能領域散熱器的候選材料。

3.4.4 與 PCM 耦合冷卻

PCM 依賴于自身高潛熱的能力，然而當溫度超過自身的熔點后 PCM 冷卻性能就會顯著下降。因此將 PCM 與常用冷卻方法耦合起來構成混合系統，確保長期使用。表 5 總結了近些年 PCM 與其他冷卻系統耦合的方案。圖 25a 在鋁制框架中添加石蠟材料，空氣通過框架的間隙流動來冷卻和固化石蠟。圖 25b 將復合 PCM 的一側連接電池，另一 側連接到帶有風冷系統的散熱器。在高溫環境和高放電倍率下，電池模塊溫度仍能保持在 60 ℃以下， 具有良好的熱性能。

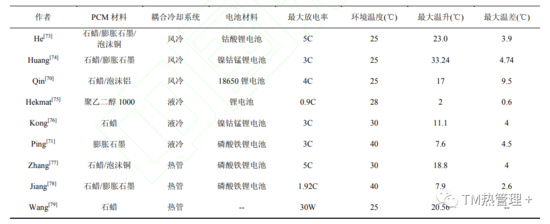

表 5 PCM 耦合冷卻系統綜合比較

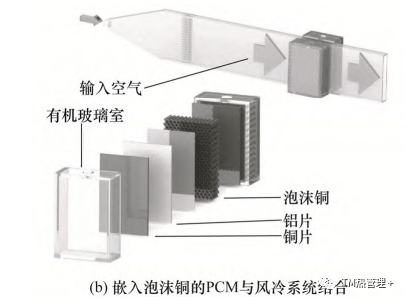

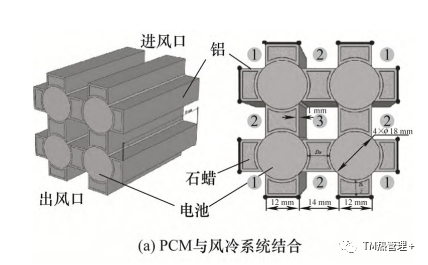

圖 25 PCM 與風冷系統結合的熱管理

與風冷相比，液冷能夠表現出更優秀的熱性能 和能源效率。圖 26a 為集成 PCM 與液冷系統結合的熱管理。當環境溫度為 40 ℃，放電倍率為 3C 下，液體冷卻系統管理下的電池組的最高溫度和電池間的梯度分別為 47.6 ℃和 4.5 ℃。圖 26b 在 PCM 系統中結合了可控液冷策略，可根據 PCM 的溫度和環境溫度來調節冷卻液的流速和入口溫度，避免 了電池組在不同環境溫度下出現的過熱問題。

PCM 與熱管耦合以降低電池組的溫度，在電池 組的熱管理系統中通過填充PCM可減低約33.6%的溫差，將熱管嵌入到 PCM 中可進一步下降 28.9%。圖 27 為 PCM 與脈動熱管耦合的熱管理系統，脈動熱管夾在電池之間，將 PCM 填充至電池和熱管的縫隙中，由于 PCM 耦合熱管系統既有 PCM 的固液相變蓄熱，又有脈動熱管工質的液汽傳熱，因此在各種工況下，PCM 耦合熱管的系統具有更好的散熱性能。

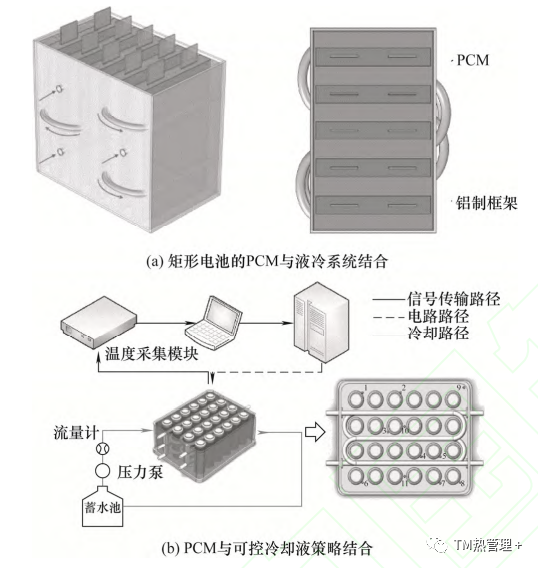

圖 26 PCM 與液體結合的熱管理系統

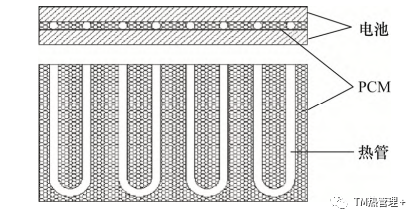

圖 27 PCM 耦合脈動熱管的熱管理系統

表 5 總結了近些年其他冷卻系統與 PCM 耦合的方案。

4 總結與展望

INDUSTRIAL INTERNET

儲能電池作為電動汽車的核心，散熱問題是電 池?zé)峁芾硐到y(tǒng)的關鍵技術之一?；陔姵厣岬难芯楷F(xiàn)狀和研究趨勢，未來的熱管理系統可從以下方面展開。

(1) 風冷方式的散熱結構簡單，設計輕巧便捷， 但冷卻效率較低，很多情況不適于電動汽車的電池散熱。氣流通道和電池排布的優化是未來的研究方向。

(2) 相比于風冷，液冷具有更高的散熱效率， 能使電池組溫度保持在正常溫度范圍內，且使單體電池呈現出更好的溫度均勻性。由于需要額外的冷卻劑循環器件，增加了電路的復雜性、整車的重量與能耗，且有漏液的風險。通道形狀和數量優化是重點研究方向。納米流體作為冷卻劑的性能還需進 一步研究。

(3) 熱管作為一種導熱工具，具有更高的導熱率，但由于蒸發器和冷凝器部分的接觸面積小和體積較大等原因，在實際應用中難以集成。額外能源消耗的削減和系統結構的簡化是未來的發展趨勢。

(4) 大多數的 PCM 導熱系數較低，直接影響到 電池的散熱效率。因此尋找高導熱率的 PCM 一直是研究重點。如果在連續的高倍率充放電循環中僅使用 PCM 來控制電池溫度，可能無法達到理想的效果。因此，需要額外的冷卻系統來進行輔助，以協助散熱。PCM 與其他冷卻系統的結合是電池?zé)峁芾硐到y(tǒng)的發展趨勢之一。

目前 PCM 材料正慢慢向直冷靠近，相變材料 使用制冷劑 R134a。通過制冷劑的相變過程將熱量帶走。典型的例子有 BWM i3，散熱效果比液冷高出 3-4 倍，且避免了乙二醇液體在電池內部流動造成的氧化腐蝕。當然直冷方式只能進行散熱，需要安裝加熱器來進行加熱。

未來，對高功率、高能量密度和高充電效率電 池的需求將持續增長，隨之而來的是對更高效、更穩定、更經濟、更緊湊的電池?zé)峁芾硐到y(tǒng)的需求。 從低能耗和結構角度來看，PCM 的散熱系統更具有潛力，需要進一步研究來提高商業應用性。首先， 尋找高導熱率的 PCM 來代替；其次，設計以 PCM 為主體，其他散熱系統為輔助的協同機制，以保證電池?zé)峁芾硐到y(tǒng)的耐久性。
